引言：

日本長岡技術科學大學 Yadong Chai 團隊在《Materials Chemistry Frontiers》（2021 年，影響因子 6.841）發表題為 “Rubbing-assisted approach for highly-oriented collagen fibril arrays involving calcium phosphate precipitation" 的研究，借助 EHC MRG-100材料摩擦配向試驗機實現高取向膠原原纖維陣列的制備，為骨組織工程用無機 / 有機復合納米材料研發提供新方法。

摘要Abstract

在經摩擦處理的聚酰亞胺（PI）膜上成功制備出高取向均一的膠原（Col）原纖維陣列，用于磷酸鈣（CP）的沉積。通過摩擦處理使 PI 的表面官能團實現取向：其中酰亞胺基團中的 C=O 鍵躍遷矩垂直于摩擦方向，而（苯環中的）C=C 鍵、C-N 鍵及 C-O-C 鍵躍遷矩平行于摩擦方向。

將膠原分子溶液旋涂于經摩擦處理的 PI 膜并使其自組裝后，在該 PI 膜上成功形成了平行于摩擦方向的膠原原纖維 —— 其取向率達 68%~91%，密度為 121±7~225±22 根 /mm。這一結果表明，PI 與膠原分子之間存在界面相互作用。

此外，膠原原纖維上的羧基（–COOH）可通過吸附 Ca2?離子充當 CP 的成核位點；將膠原原纖維浸入模擬體液后，CP 的成核過程得以促進。具體而言，CP 晶體可有效沉積在膠原原纖維上，并沿膠原原纖維陣列方向形成片狀 CP 晶體。

因此，該方法為通過仿生工藝制備單向膠原原纖維陣列及 CP / 膠原纖維納米結構提供了有效途徑。

摩擦 PI 膜的制備

聚酰胺酸溶液經稀釋后旋涂于基板，經烘烤得到 PI 膜。隨后采用EHC MRG-100材料摩擦配向試驗機對PI膜進行單向摩擦處理，獲得摩擦 PI（PI-Rub）膜。摩擦布采用人造絲材質，絲長 1.8mm，密度 24000 根 /cm2，摩擦壓痕深度設為 0.2mm，重復摩擦 10 次，摩擦轉速 600rpm，移動速度 15mm/s。

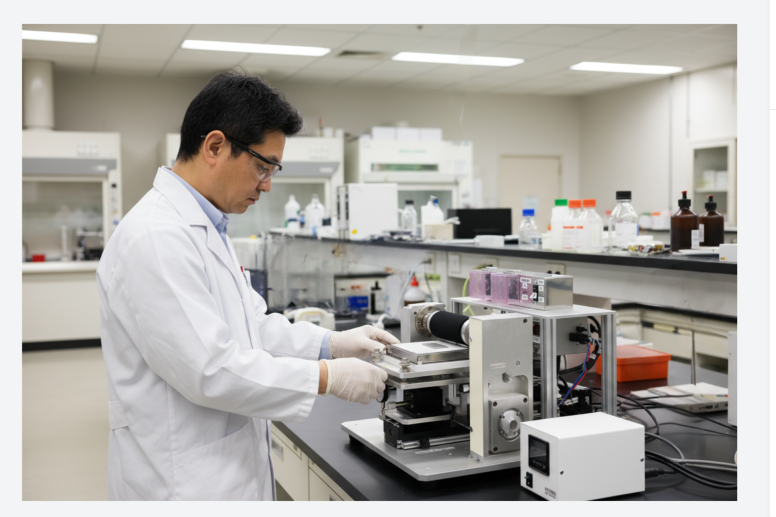

EHC MRG-100材料摩擦配向試驗機

摩擦PI膜的表征與膠原取向效果

通過偏振 FT-IR 表征發現，摩擦處理后 PI 表面官能團實現定向排列：C=O 鍵垂直于摩擦方向，C=C、C-N 及 C-O-C 鍵平行于摩擦方向。在該摩擦 PI 膜上制備的膠原原纖維呈現高度取向性，取向率最高達 91%，遠高于未摩擦 PI 膜上膠原原纖維的取向率（13%~23%），證實EHC MRG-100的摩擦處理對膠原原纖維取向起到關鍵調控作用。

結論：

通過摩擦處理使聚酰亞胺（PI）的表面官能團實現取向，且在經摩擦處理的 PI 膜上成功制備出高取向均一的 I 型膠原（Col）原纖維陣列。

特別地，所形成的膠原原纖維直徑均一且平行于摩擦方向，這表明 PI 與膠原分子之間存在界面相互作用。

此外，膠原原纖維上的羧基可作為磷酸鈣（CP）成核位點吸附 Ca2?離子，將其浸入 1.5 倍模擬體液（1.5SBF）中可促進 CP 沉積。

結果表明，浸泡后 CP 晶體會沉積在膠原原纖維上。因此，成功合成出與骨組織類似的高取向 CP / 膠原原纖維雜化納米結構，該結構可用作骨移植材料，以促進骨組織再生及骨缺損修復。

未來，本研究觀點將為制備單向無機 / 有機纖維納米結構提供有效的仿生工藝。
